Эволюция CAM-модулей ТриколорТВ

   В этой статье хочется рассказать о всех моделях, устройств под названием CAM-модуль, которые используются для просмотра спутникового телевидения  оператора ТриколорТВ на Европейской части России,  с 2007 года и по настоящее время. Многие наши покупатели часто задают вопросы, которые касаются отличий одного модуля от другого. За всю историю развития компании ТриколорТВ, сменилось несколько модификаций этих девайсов, таким образом можно проследить этапы развития оператора связанную с активным использованием новых технологий. К сожалению по CAM-модулям ТриколорТВ довольно много противоречивой информации и разобраться во всех хитросплетениях зачастую бывает не просто.

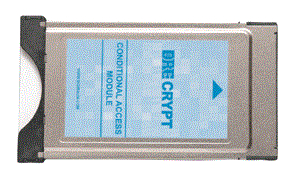

Однопрограммный модуль условного доступа CAM DRE Crypt MPEG-2/CASv.1 (DRE-1)


1). Самый первый CAM-модуль Триколор ТВ, был выпущен как альтернатива приёмников DRE 4000, DRE 5000 и аналогичных. Поддерживает работу только в кодировке DRE-1. Судя по маркировке модуля DRE Crypt (P/N: 1250/2002, Rev: 2.01), его аппаратная часть аналогична применяемой в известных универсальных CAM модулях Joker CAM/Zeta CAM/Ice Crypt CAM, построенных с использованием специализированного чипсета Neotion ATSKY.

  Экранное меню CAM DRE Crypt позволяет получить информацию о параметрах условного доступа. Язык меню CAM – английский. В меню всего два раздела:

- Информация о модуле (CI Module Info): тип поддерживаемой системы условного доступа (CAS DREcrypt), версия программного (SW: 1.2.2) и аппаратного (HW: 1.1.) обеспечения модуля.

- Информация о смарт-карте (Card Info): версия карты, провайдер вещания, индивидуальный номер карты (DRE ID: номер карты).

  Меню CAM DRE Crypt не поддерживает возможность производить какие-либо изменения, связанные с интерфейсом пользователя и работой системы условного доступа. В этих модулях постоянно терялся гальванический контакт карты с модулем и на карту с обратной стороны нужно было подклеивать изоленту, либо пластиковые полосочки чтобы улучшить контакт.

Модуль предназначен для приёма теле- и радиоканалов Standard Definition в формате MPEG-2, защищённых системой условного доступа DRE Crypt. Оператором Триколор ТВ этот модуль рекомендован для работы 12-значных DRE ID смарт-карт «Триколор ТВ» вида xx52xx..xx.

_________________________________________________________

Основные характеристики:

• Интегрированная система условного доступа DRE Crypt v.1

• Plug and Play• Совместим со стандартом DVB Common Interface

• Совместим со стандартом PCMCIA ISO/IEC EN50221

• Питание 5В от DVB-CI/CI+ хоста• Потребляемая мощность не более 1,5 Вт

• Размер: 100 х 59 х 5 мм

• Вес: 46 г

Версия программного обеспечения:

• V.1.2.2

Функциональные возможности:

• Дескремблирование теле- и радиоканалов Standard Definition (SD) с разрешением до 576i

• Поддержка теле- и радиоканалов в формате MPEG-2

• Поддержка битрейта транспортного потока до 72 Mbps

• Дескремблирование одновременно одного теле- или радиоканала

Работа с картами: По умолчанию в комплекте с модулем шла смарт-карта 12 серии «Триколор ТВ» вида xx12xx…xx. Однако по причинам известным лишь компании Триколор ТВ, эта серия смарт-карт была выведена из оборота ("выключена") и абонентам было предложено обменять их с доплатой, на другую, 52 серию карт. На 52-й карте, контакты чипа находятся как бы "в яме", потому приходилось опять же, с обратной стороны карты подклеивать что-нибудь для увеличения жёсткости и улучшения контакта с картоприёмником. Причём подкладывать картонку под всю карту - было малоэффективно, нужно именно напротив контактной площадки.

Работа модуля проверена на картах:

- карты 52 и 55 серии; (MPEG 2, бесплатный "Базовый" пакет, а также пакет "Оптимум", (пакет "Ночной" и "Наш футбол" за доп плату)

- карты 13 серии; - не работают

- SD карты 23 и 23 серии; - не работают

- HD карты 23 и 24 серии; - не работают

Сняты с производства

Однопрограммный модуль условного доступа CAM WEST DRE Crypt MPEG-4/CASv.2(DRE-2)


2). Новый модуль доступа DRE Crypt MPEG4 был выпущен на замену DRE Crypt MPEG-2. Первое время эти синие модули CAM WEST DRE Crypt MPEG4 изготовлялись на базе специализированного чипсета NP4 (Neotion Processor) с поддержкой условного доступа DRE-2. Оригинальная идея MPEG4 модуля Neotion: "нарастить" стандартный MPEG2 ресивер с CI интерфейсом под приём видео в стандарте MPEG4. Модуль может транскодировать MPEG4 в MPEG2 и выдать этот поток в центральный чип ресивера. Далее ресивер уже совершенно обыкновенным образом декодирует MPEG2 поток. На тот момент времени, в связи с отсутствием на рынке спутниковых ресиверов MPEG4 эта разработка казалась успешной, сейчас из за повсеместного использования стандарта вещания DVB S2, и засилья недорогих HD приёмников, все эти преобразования MPEG4 в MPEG2 кажутся анахронизмом. При установке в тюнер модуль определяется как "DREcrypt MPEG4". На оборотной стороне в последней строке дата изготовления датируется 2008 годом, например D:5/09/08

  Модуль предназначен для приёма теле- и радиоканалов Standard Definition в формате MPEG-2 и MPEG-4, защищённых системой условного доступа DRE Crypt. Оператором Триколор ТВ этот модуль рекомендован для работы 12-значных DRE ID смарт-карт «Триколор ТВ» вида xx13xx..xx.

_________________________________________________________

Основные характеристики:

• Интегрированная система условного доступа DRE Crypt v.2.0

• Plug and Play

• Совместим со стандартом DVB Common Interface

• Совместим со стандартом PCMCIA ISO/IEC EN50221

• Питание 5 В от DVB-CI/CI+ хоста

• Потребляемая мощность не более 0,5 Вт

• Размер: 100 х 59 х 5 мм

• Вес: 46 гВерсия программного обеспечения*:

• S21

• S22

Функциональные возможности:

• Дескремблирование теле- и радиоканалов Standard Definition (SD) с разрешением до 576i

• Поддержка теле- и радиоканалов в формате MPEG-2

• Поддержка битрейта транспортного потока до 72 Mbps

• Дескремблирование одновременно одного теле- или радиоканала

Работа с картами: По умолчанию в комплекте с модулем шла смарт-карта 13 серии «Триколор ТВ» вида xx13xx…xx.

Работа модуля проверена на картах:

- карты 52 и 55 серии; (MPEG 2, бесплатный "Базовый" пакет, а также пакет "Оптимум", (пакет "Ночной" и "Наш футбол" за доп плату)

- карты 13 серии; (MPEG 2, бесплатный "Базовый" пакет,"Оптимум",(пакет "Ночной" и "Наш футбол" за доп. плату), плюс, при использовании ресивера DVB-S2 (MPEG4), пакет "Супер Оптимум", «Кинозалы «Триколор ТВ» и "Радиопакет".

- SD карты 23 и 23 серии; - не работают

- HD карты 23 и 24 серии; - не работают

Сняты с производства.
